Refrigeración líquida AIO vs. Disipación por Aire: La física térmica en CPUs

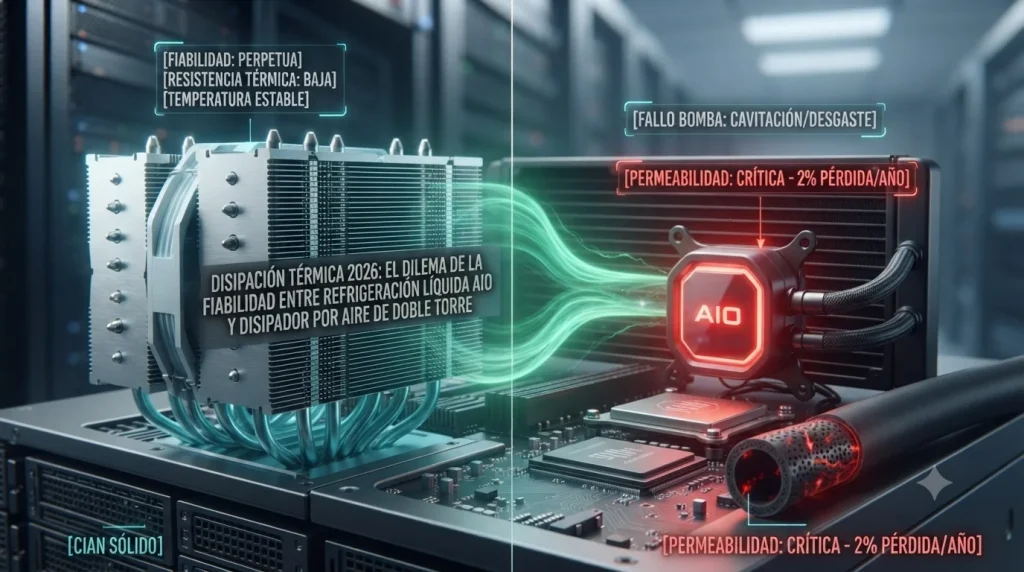

La elección entre un sistema de refrigeración líquida todo en uno (AIO) y un disipador por aire de doble torre depende de la arquitectura del procesador y la vida útil esperada del sistema. Aunque las AIOs ofrecen una disipación inicial de calor acelerada en cargas de trabajo extremas, sufren una degradación mecánica inevitable debido a la permeabilidad del fluido a través de las mangueras de caucho, la acumulación de micro-burbujas en la bomba y el desgaste de sus componentes móviles. Por el contrario, los disipadores por aire de alta gama carecen de componentes propensos a fallas de fluido, ofreciendo un rendimiento constante y prácticamente perpetuo en procesadores con arquitecturas multi-die.

En el diseño y ensamblaje de estaciones de trabajo, servidores locales y computadoras de alto rendimiento, el subsistema de disipación térmica ha dejado de ser un mero accesorio para convertirse en el factor determinante de la estabilidad del procesador. A medida que las arquitecturas de silicio comprimen decenas de miles de millones de transistores en superficies de contacto reducidas, la densidad de flujo térmico por milímetro cuadrado ha alcanzado cotas históricas. Ante este reto, el mercado ha impulsado agresivamente las soluciones de refrigeración líquida cerradas como el estándar indiscutible.

En este espacio, examinaremos a fondo la física aplicada a la transferencia de calor en el silicio. Conectando esto con nuestras publicaciones previas sobre la optimización de servidores, la infraestructura local y la eficiencia energética, evaluaremos el dilema entre la refrigeración líquida AIO vs. disipación por aire. Comprenderás la mecánica de transferencia en procesadores con diseño de múltiples troqueles (multi-die), la degradación estructural por permeabilidad del fluido y por qué la disipación por aire sigue reinando en términos de fiabilidad operativa a largo plazo.

La física de la transferencia: Heat Pipes vs. Bloques de Agua

Para entender el comportamiento térmico de un procesador, es necesario analizar el concepto de resistencia térmica total (R_th), definida como la oposición que presenta un conjunto de materiales al paso del flujo de calor desde la juntura del silicio (T_j) hasta el aire ambiente (T_a).

Donde P representa la potencia disipada por la CPU en vatios. Para minimizar R_th, tanto las AIOs como los disipadores por aire utilizan una placa base de cobre de alta pureza conectada al difusor de calor integrado (IHS) de la CPU.

Un disipador por aire de alta gama utiliza tubos de calor (heat pipes) que funcionan mediante un ciclo de cambio de fase de fluido interno en vacío. El líquido dentro del tubo se evapora al absorber el calor de la placa base de cobre, asciende a velocidad sónica hacia la zona de aletas de aluminio, se condensa al liberar el calor hacia el aire forzado por los ventiladores y regresa por capilaridad a través de una estructura sinterizada interna. Este ciclo continuo ofrece una conductividad térmica efectiva extremadamente alta, sin requerir piezas móviles mecánicas internas.

Por su parte, una refrigeración líquida AIO reemplaza el ciclo de cambio de fase por un flujo de masa continuo impulsado por un propulsor giratorio (bomba). El fluido refrigerante (agua destilada con etilenglicol y biocidas) absorbe el calor al pasar por la placa fría, la cual cuenta con cientos de micro-canales de cobre diseñados para maximizar la superficie de contacto y lo transporta mecánicamente hacia el radiador de aluminio para su disipación.

El fenómeno de la permeabilidad y la evaporación del líquido

A pesar de que las AIOs se comercializan como "sistemas sellados libres de mantenimiento", la física molecular impone una limitación ineludible: la permeabilidad de los polímeros. Las mangueras de las AIOs están fabricadas con caucho de etileno propileno dieno (EPDM) o fluoropolímeros recubiertos de mallas tejidas.

A nivel microscópico, las paredes de las mangueras flexibles presentan microporosidades. Con el funcionamiento continuo del sistema, las moléculas de agua sufren un proceso de evaporación y difusión lenta hacia el exterior debido a la presión y temperatura del ciclo térmico. Este fenómeno reduce la masa total del fluido refrigerante a una tasa promedio de entre 1% y 3% por año.

A lo largo de 3 a 5 años de operación continua, la pérdida acumulada de líquido desencadena la siguiente cadena de fallos mecánicos:

1. Fase de Entrada: La evaporación gradual genera una bolsa de aire permanente en la parte superior del circuito sellado.
2. Fase de Procesamiento: Si la bolsa de aire migra hacia la cámara de la bomba, el impulsor sufre cavitación, operando en seco. Esto eleva drásticamente la fricción, destruye los cojinetes cerámicos y genera ruido acústico severo.
3. Fase de Salida (Output): La velocidad de circulación del fluido cae de forma crítica, provocando un aumento en la resistencia térmica del bloque y causando estrangulamiento térmico (thermal throttling) inmediato en la CPU bajo carga.

Adicionalmente, el contacto galvánico entre la placa fría de cobre y el radiador de aluminio promueve la corrosión galvánica con el paso del tiempo si los aditivos inhibidores del fluido pierden eficacia, obstruyendo los micro-canales de cobre con residuos sólidos.

CPUs Multi-Die y la geometría de los Hotspots

Los procesadores modernos han abandonado el diseño monolítico tradicional en favor de arquitecturas basadas en módulos de silicio independientes (chiplets o multi-die). En estas CPUs, los núcleos de procesamiento (CCD) no se ubican en el centro geográfico del encapsulado, sino desplazados hacia los extremos laterales, mientras que el troquel de entrada/salida (I/O Die) ocupa la región central.

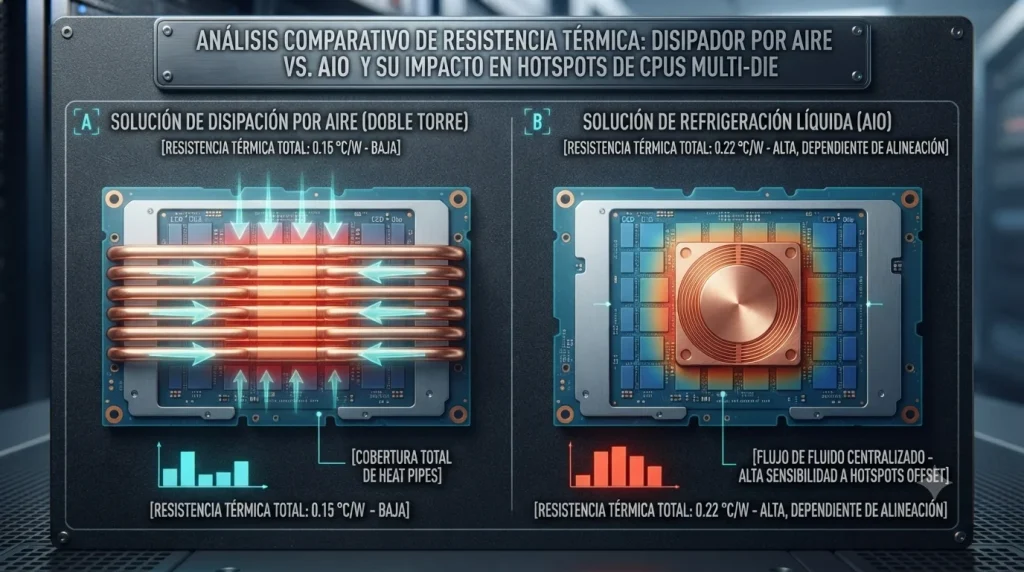

Esta distribución asimétrica altera la dinámica de transferencia de calor, creando puntos de concentración térmica extrema o hotspots. En un disipador por aire de doble torre provisto de 6 o 8 heat pipes orientados perpendicularmente, los tubos de calor cubren de manera uniforme toda la superficie del difusor de calor, asegurando que al menos dos tubos de calor de gran diámetro crucen directamente por encima de los chiplets que generan el calor.

En contraste, muchas placas frías de AIOs convencionales concentran su densidad de micro-canales de cobre estrictamente en el centro geométrico del bloque. Si la zona de mayor densidad de agua no coincide con la ubicación física de los chiplets desplazados, la resistencia térmica aumenta de forma considerable. Esto explica por qué ciertos disipadores por aire de alta gama logran igualar o superar las temperaturas de AIOs de 240mm/280mm en plataformas de procesadores multi-die, aun cuando la AIO posee un radiador físicamente más grande.

Tabla Comparativa

Parámetro de Desempeño	Disipación por Aire de Doble Torre	Refrigeración Líquida AIO (280mm/360mm)
Mecanismo Principio	Cambio de fase en tubos de calor (heat pipes)	Convección forzada por bomba de fluido impulsada
Puntos Únicos de Fallo Mecánico	Ninguno (Solo rodamientos de ventiladores externos)	Múltiples (Bomba interna, fugas, obstrucción micro-canales)
Vida Útil Operativa Estimada	Prácticamente ilimitada (10+ años reemplazando ventilador)	3 a 5 años (Limitada por permeabilidad y desgaste de bomba)
Comportamiento en Cargas Transitorias	Elevación térmica rápida, estabilización inmediata	Transición térmica más lenta debido al volumen de agua
Sensibilidad a la Alineación de Hotspots	Baja (Cubre la superficie de punta a punta)	Alta (Depende del diseño y desplazamiento de la placa fría)

Advertencia DatoCortex: Al instalar una refrigeración líquida AIO en un servidor o estación de trabajo, la orientación física del radiador es crítica para mitigar el fallo prematuro por permeabilidad. Jamás instales el radiador en el fondo del chasis con la bomba ubicada en el punto más alto del circuito. Debido a que las bolsas de aire generadas por la evaporación natural siempre ascienden al punto más elevado de la bucle, esta posición incorrecta atrapa la burbuja de aire directamente dentro de la cavidad de la bomba, garantizando la destrucción mecánica de los rodamientos por fricción en pocos meses de uso.

Capacidad calorífica específica y amortiguación térmica transitoria

La ventaja térmica inicial que exhibe un bloque hidráulico frente a un bloque de disipación estática no responde a una tasa superior de transferencia en estado estacionario, sino a la capacidad calorífica específica del agua de circulación. El refrigerante líquido requiere una inyección de energía térmica por gramo significativamente mayor para elevar su temperatura un grado Celsius en comparación con las masas sólidas de cobre o aluminio.

Durante los minutos iniciales de una prueba de esfuerzo, el fluido actúa como un amortiguador térmico pasivo que absorbe los deltas calóricos mientras transiciona gradualmente hacia su saturación. Una vez alcanzado el equilibrio térmico, la temperatura final de la juntura se estabiliza y queda supeditada exclusivamente a la superficie útil de las aletas y al flujo de aire forzado.

Dinámica electroquímica de la corrosión galvánica en circuitos mixtos

La coexistencia de metales disímiles dentro de un bucle cerrado desencadena un proceso electroquímico espontáneo debido a la disparidad en sus potenciales de reducción. En los circuitos comerciales que acoplan placas frías de cobre con radiadores de aluminio, el metal más anódico cede electrones de manera progresiva a través del líquido conductor, propiciando su degradación física y liberando óxidos metálicos.

Para contener esta degradación, las directrices del consorcio técnico de JEDEC Solid State Technology Association dictan el uso de fluidos aditivados con inhibidores químicos. No obstante, estos compuestos sufren fatiga térmica con los años, perdiendo eficacia protectora y precipitando sedimentos que obstruyen los microcanales internos.

Densidad de aletas por pulgada y restricciones de presión estática

La morfología estructural de los radiadores de aluminio impone restricciones críticas al flujo de aire debido a una elevada densidad de aletas por pulgada (FPI - Fins Per Inch), configurada usualmente entre 18 y 22 FPI frente al espaciado holgado de las torres estáticas. Esta compactación exige el despliegue de ventiladores especializados dotados de alta presión estática para vencer la resistencia neumática del bloque.

Paralelamente, los intersticios milimétricos operan como un filtro mecánico de alta retención que acumula partículas de polvo y pelusa con rapidez. La ausencia de rutinas de mantenimiento preventivo regular satura los canales de ventilación, bloquea la columna de aire y dispara la resistencia térmica del conjunto a umbrales de peligro inminente.

Alineación geométrica mediante sistemas de anclaje offset

La descentralización del silicio en las arquitecturas modernas de procesamiento distribuido exige adecuar la posición física de los bloques para erradicar puntos de calor extremo. Las placas frías dotadas de mecanismos de montaje regulable o diseño offset facultan al ingeniero de sistemas para desplazar el eje de fijación unos milímetros con respecto al centro geométrico del zócalo.

Este ajuste alinea con precisión micrométrica la zona de máxima densidad de microcanales de cobre sobre los troqueles de cómputo (CCD), que actúan como los emisores reales de la carga térmica. Reducir la resistencia de interfaz en este sector optimiza el flujo calórico y mitiga el estrangulamiento térmico de la CPU bajo cargas de trabajo pesadas.
